LC لوله اسپیرال و درزدار؛
تفاوتهایی که بانکها به آن حساساند
📊 آمار مغایرتها در تفاوت لوله اسپیرال و درزدار در LC
تفاوت لوله اسپیرال و درزدار در LC یکی از مهمترین عواملی است که بانکها به آن حساس هستند و کوچکترین اشتباه در درج مشخصات میتواند منجر به ریجکت شدن اعتبار اسنادی شود. بر اساس گزارش شرکت ملی نفت ایران، ۳۲٪ از مغایرتهای اسنادی در پروژههای لولهرسانی به عدم تطابق نوع لوله (اسپیرال یا درزدار) با آنچه در LC درج شده است، برمیگردد. در این مقاله، ۸ تفاوت کلیدی را بررسی میکنیم که بانکها به آن حساس هستند و میتوانند پروژه شما را زمینگیر کنند.
لوله اسپیرال (SSAW)
جوش مارپیچ | قطرهای بسیار بزرگ (تا ۱۲۰ اینچ) | فشار متوسط
لوله درزدار طولی (LSAW)
جوش طولی | قطر ۱۶-۶۰ اینچ | فشار بالا
لوله ERW
جوش مقاومتی | قطرهای متوسط | هزینه پایین
📌 چرا بانکها به تفاوت لوله اسپیرال و درزدار در LC حساس هستند؟
بانکها بر اساس قوانین متحدالشکل اعتبارات اسنادی (UCP 600) موظفند اسناد را دقیقاً مطابق با شرایط LC بررسی کنند. اگر در LC قید شده باشد “لوله درزدار با جوش طولی (LSAW)” اما گواهیهای ارائهشده نشاندهنده “لوله اسپیرال (SSAW)” باشد، بانک موظف به رد اسناد است. این یکی از مهمترین مواردی است که در تفاوت لوله اسپیرال و درزدار در LC باید به آن توجه کرد. مطالعه اشتباهات رایج در خرید با LC نشان میدهد که این مورد یکی از پرهزینهترین خطاهاست.
⚠️ داستان واقعی: پروژهای که به دلیل اشتباه در نوع لوله ۱۲ میلیون دلار ضرر کرد
در یک پروژه خط لوله گاز به ارزش ۴۵۰ میلیون دلار، پیمانکار در LC فقط “لوله API 5L X65” درج کرد بدون اینکه مشخص کند “اسپیرال” یا “درزدار”. تأمینکننده لوله اسپیرال تحویل داد در حالی که پروژه به لوله درزدار طولی با فشار بالا نیاز داشت. نتیجه: کل ۸۰,۰۰۰ تن لوله غیرقابل استفاده، ۱۲ میلیون دلار ضرر مستقیم و ۱۸ ماه تأخیر. این اهمیت درک تفاوت لوله اسپیرال و درزدار در LC را نشان میدهد. برای آشنایی بیشتر با روشهای پیشگیری، مقایسه خرید نقدی و LC را مطالعه کنید.
برای درک بهتر اهمیت مدیریت ریسک در خریدهای اعتباری، مطالعه راهکارهای حذف ریسک نوسان قیمت با LC و اشتباهات مرگبار در خرید با LC را توصیه میکنیم. همچنین تجربیات فروش میلگرد با LC در پروژههای دولتی و راهنمای خرید میلگرد با LC مدتدار میتواند دید جامعتری به شما بدهد.
جدول مقایسه + نحوه درج در LC + مطالعه موردی

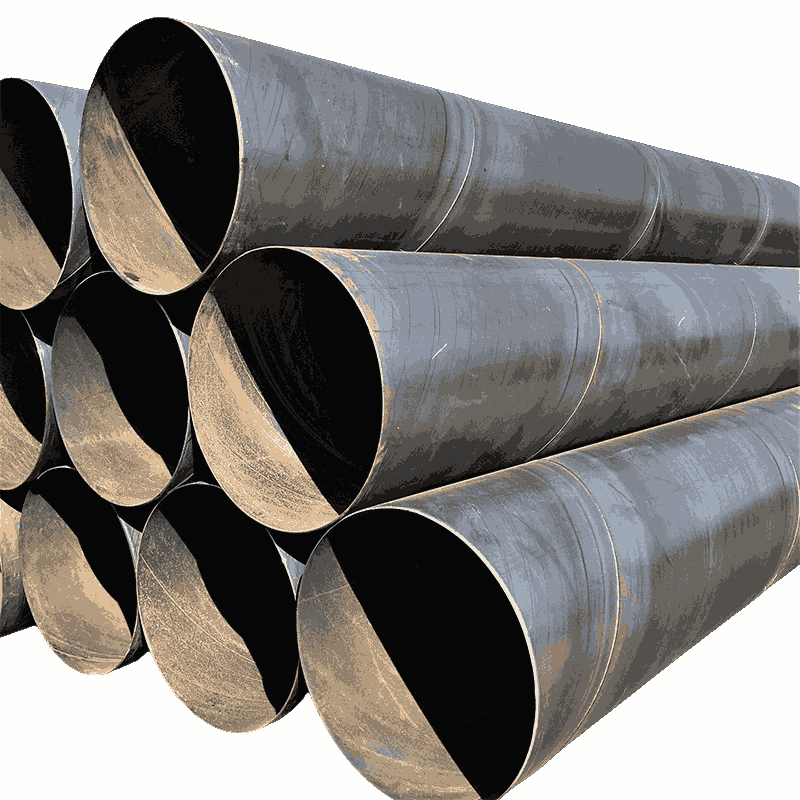

لوله اسپیرال (SSAW) چیست و چه ویژگیهایی در تفاوت لوله اسپیرال و درزدار در LC دارد؟
برای درک عمیق تفاوت لوله اسپیرال و درزدار در LC، ابتدا باید هر یک از این دو نوع لوله را به صورت مجزا بشناسیم. لوله اسپیرال (Spiral Submerged Arc Welded – SSAW) که با نام لوله مارپیچ نیز شناخته میشود، از نورد پیوسته ورق فولادی و جوشکاری مارپیچ با فرآیند جوش زیرپودری تولید میشود. بر اساس استاندارد API 5L، این لولهها برای کاربردهای خاصی مناسب هستند و شناخت دقیق آنها برای تفاوت لوله اسپیرال و درزدار در LC حیاتی است.
🔄 فرآیند تولید لوله اسپیرال و تأثیر آن بر تفاوت لوله اسپیرال و درزدار در LC
🏭 مراحل تولید
- ورق مصرفی: کلافهای عریض (Hot Rolled Coil)
- فرآیند: باز کردن کلاف، صاف کردن، لبهتراشی
- شکلدهی: فرمدهی مارپیچ با زاویه مشخص
- جوشکاری: جوش زیرپودری داخلی و خارجی
- بازرسی: آزمون اولتراسونیک جوش
- تست هیدرواستاتیک: فشار بالا برای تأیید استحکام
📏 ویژگیهای فنی
- محدوده قطر: ۲۰ تا ۱۲۰ اینچ (۵۰۸-۳۰۴۸ میلیمتر)
- محدوده ضخامت: ۶ تا ۲۵ میلیمتر
- طول جوش: بسیار طولانی (مارپیچ)
- تنش پسماند: نسبتاً بالا
- دقت ابعادی: خوب در قطرهای بزرگ
- هزینه تولید: پایینتر نسبت به LSAW
📋 استانداردها و کاربردهای لوله اسپیرال در تفاوت لوله اسپیرال و درزدار در LC
📌 استانداردهای اصلی
- API 5L: برای خطوط لوله نفت و گاز
- AWWA C200: برای خطوط آب
- DIN 16970: استاندارد آلمان
- ISO 3183: استاندارد بینالمللی
- BS 534: استاندارد بریتانیا
🏗️ کاربردهای اصلی
- خطوط انتقال آب و فاضلاب
- خطوط گاز با فشار متوسط
- سازههای دریایی و اسکلهها
- شمعکوبی (Piling)
- خطوط دوغاب و مواد معدنی
- پروژههای آبیاری و زهکشی
📝 نکات کلیدی برای درج مشخصات لوله اسپیرال در LC
برای جلوگیری از مغایرت در تفاوت لوله اسپیرال و درزدار در LC، موارد زیر را حتماً در متن اعتبار اسنادی درج کنید:
- نوع لوله: “لوله فولادی درزدار با جوش مارپیچ (Spiral Submerged Arc Welded – SSAW)”
- استاندارد: دقیقاً مطابق با استاندارد (مثلاً API 5L, PSL2)
- گرید: مشخص کردن گرید (مثلاً X52, X60, X65)
- ابعاد: قطر خارجی، ضخامت دیواره و طول با تلرانس دقیق
- نوع جوش: “جوش زیرپودری دو طرفه (Double Submerged Arc Welded)”
- آزمونهای جوش: الزام به آزمون اولتراسونیک یا رادیوگرافی جوش
- پوشش: نوع پوشش داخلی و خارجی (در صورت نیاز)
⚠️ در پروژه ۱۲ میلیون دلاری که در بخش قبل خواندید، عدم درج عبارت “SSAW” یا “Spiral” در LC منجر به فاجعه شد. مطالعه اشتباهات مرگبار در خرید با LC را جدی بگیرید.
⚖️ مزایا و معایب لوله اسپیرال در تفاوت لوله اسپیرال و درزدار در LC
✅ مزایا
- قابلیت تولید در قطرهای بسیار بزرگ (تا ۱۲۰ اینچ)
- انعطاف در تولید قطرهای مختلف با یک عرض ورق
- هزینه تولید پایینتر نسبت به LSAW
- سرعت تولید بالا
- یکنواختی خواص مکانیکی در طول لوله
- مناسب برای پروژههای با بودجه محدود
❌ معایب
- خط جوش بسیار طولانی (افزایش احتمال عیب)
- تنشهای پسماند بالاتر
- محدودیت در فشارهای بسیار بالا (معمولاً زیر ۱۰۰۰ psi)
- آزمون رادیوگرافی جوش مشکلتر
- نیاز به بازرسی دقیقتر جوش
- مناسب نبودن برای سرویسهای اسیدی (Sour Service)
💡 نکته مهم در تفاوت لوله اسپیرال و درزدار در LC: اگر پروژه شما نیاز به فشار بالا (بیش از ۱۰۰۰ psi) یا سرویس اسیدی دارد، لوله اسپیرال انتخاب مناسبی نیست و باید از لوله درزدار طولی (LSAW) استفاده کنید. در غیر این صورت، بانک ممکن است اسناد را به دلیل عدم تطابق با شرایط فنی پروژه رد کند. برای آشنایی با روشهای تأمین مالی مناسب، مقایسه خرید نقدی و LC را مطالعه کنید.
در بخش بعدی: لوله درزدار طولی (LSAW) و ویژگیهای آن در تفاوت لوله اسپیرال و درزدار در LC

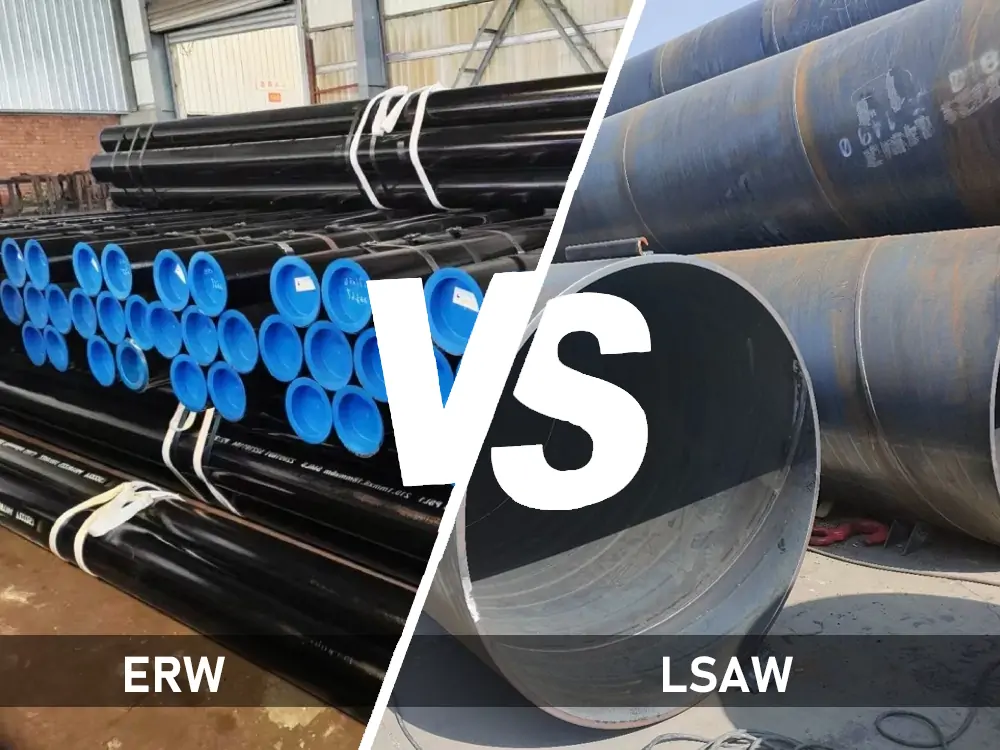

لوله درزدار طولی (LSAW و ERW) و ویژگیهای آن در تفاوت لوله اسپیرال و درزدار در LC
پس از بررسی لوله اسپیرال، اکنون به سراغ دومین گزینه در تفاوت لوله اسپیرال و درزدار در LC میرویم. لولههای درزدار طولی به دو نوع اصلی LSAW (Longitudinal Submerged Arc Welded) و ERW (Electric Resistance Welded) تقسیم میشوند. این لولهها برای پروژههای فشار بالا و خطوط اصلی نفت و گاز کاربرد دارند و شناخت دقیق آنها برای درج در LC حیاتی است. بر اساس استاندارد API 5L و تجربه پروژههای موفق در خرید لوله با LC، درک تفاوت لوله اسپیرال و درزدار در LC میتواند از اشتباهات میلیون دلاری جلوگیری کند.
⚡ لوله درزدار با جوش طولی زیرپودری (LSAW)
🏭 فرآیند تولید LSAW
- ورق مصرفی: ورقهای عریض (Plate)
- فرآیند: لبهتراشی، پرس فرمدهی (U-ing, O-ing)
- جوشکاری: جوش زیرپودری طولی داخلی و خارجی
- تکمیل: گشاد کردن مکانیکی (Mechanical Expansion)
- بازرسی: اولتراسونیک ۱۰۰٪ جوش، رادیوگرافی
- تست هیدرواستاتیک: فشار بسیار بالا
📏 ویژگیهای فنی LSAW
- محدوده قطر: ۱۶ تا ۶۰ اینچ (۴۰۶-۱۵۲۴ میلیمتر)
- محدوده ضخامت: ۶ تا ۴۰ میلیمتر
- طول جوش: محدود به طول لوله
- تنش پسماند: پایین (با گشاد کردن مکانیکی)
- دقت ابعادی: بسیار بالا
- هزینه تولید: ۱۵-۲۵٪ بالاتر از اسپیرال
🔌 لوله درزدار با جوش مقاومتی (ERW)
🏭 فرآیند تولید ERW
- ورق مصرفی: کلافهای عریض (Hot Rolled Coil)
- فرآیند: فرمدهی پیوسته سرد
- جوشکاری: جریان فرکانس بالا (High Frequency Welding)
- عملیات حرارتی: نرمالایز موضعی جوش
- بازرسی: اولتراسونیک آنلاین جوش
- تست هیدرواستاتیک: فشار متوسط
📏 ویژگیهای فنی ERW
- محدوده قطر: ۴ تا ۲۴ اینچ (۱۰۲-۶۱۰ میلیمتر)
- محدوده ضخامت: ۲ تا ۱۵ میلیمتر
- طول جوش: طولی و کوتاه
- ناحیه متأثر از حرارت: کوچک اما نیازمند کنترل
- سرعت تولید: بسیار بالا
- هزینه تولید: پایینترین
📋 استانداردها و کاربردهای لوله درزدار در تفاوت لوله اسپیرال و درزدار در LC
📌 استانداردهای LSAW
- API 5L: PSL1 و PSL2 برای خطوط لوله
- DNV OS-F101: برای خطوط دریایی
- ISO 3183: استاندارد بینالمللی
- BS EN 10208: استاندارد اروپا
📌 استانداردهای ERW
- API 5L: PSL1 و PSL2 برای فشار متوسط
- ASTM A53: کاربردهای عمومی
- ASTM A252: شمعکوبی
- ISO 3183: استاندارد بینالمللی
🏗️ کاربردهای LSAW
- خطوط اصلی نفت و گاز با فشار بالا
- خطوط دریایی (Offshore Pipelines)
- سرویسهای اسیدی (Sour Service)
- مناطق لرزهخیز
- پروژههای با اهمیت بالا
🏗️ کاربردهای ERW
- خطوط جمعآوری (Gathering Lines)
- خطوط انتقال با فشار متوسط
- صنایع پتروشیمی
- سازههای فلزی
- پروژههای آبیاری
📝 نکات کلیدی برای درج مشخصات لوله درزدار در LC
برای جلوگیری از مغایرت در تفاوت لوله اسپیرال و درزدار در LC، مشخصات زیر را برای لوله درزدار حتماً در LC درج کنید:
- برای LSAW: “لوله فولادی درزدار با جوش طولی زیرپودری (Longitudinal Submerged Arc Welded – LSAW) مطابق API 5L PSL2, گرید X65”
- برای ERW: “لوله فولادی درزدار با جوش مقاومتی (Electric Resistance Welded – ERW) مطابق API 5L PSL1, گرید X52”
- آزمونهای جوش: “آزمون اولتراسونیک ۱۰۰٪ جوش الزامی است. گواهی آزمون رادیوگرافی برای جوشهای طولی ارائه شود.”
- عملیات حرارتی: برای LSAW: “نرمالایز کامل پس از جوش” – برای ERW: “نرمالایز موضعی ناحیه جوش”
- تلرانس ابعادی: “بر اساس استاندارد API 5L با تلرانس قطر ±۱ میلیمتر و تلرانس ضخامت ±۰.۵ میلیمتر”
⚖️ مقایسه LSAW و ERW با لوله اسپیرال در تفاوت لوله اسپیرال و درزدار در LC
| ویژگی | لوله اسپیرال (SSAW) | لوله LSAW | لوله ERW |
|---|---|---|---|
| جهت جوش | مارپیچ | طولی | طولی |
| محدوده قطر (اینچ) | ۲۰-۱۲۰ | ۱۶-۶۰ | ۴-۲۴ |
| محدوده فشار | متوسط (تا ۱۰۰۰ psi) | بالا (تا ۳۰۰۰ psi) | متوسط (تا ۱۵۰۰ psi) |
| تنش پسماند | بالا | پایین | متوسط |
| مناسب برای سرویس اسیدی | ❌ | ✅ | ⚠️ محدود |
| هزینه نسبی | پایین | بالا | پایین |
💡 نکته حیاتی در تفاوت لوله اسپیرال و درزدار در LC: اگر پروژه شما نیاز به فشار بالای ۱۰۰۰ psi یا سرویس اسیدی دارد، حتماً در LC عبارت “LSAW” یا حداقل “لوله درزدار با جوش طولی” را درج کنید. عدم درج این عبارت میتواند منجر به تحویل لوله اسپیرال و فاجعههای فنی شود. مطالعه اشتباهات مرگبار در خرید با LC و حذف ریسک نوسان قیمت با LC را به شما توصیه میکنیم.
در بخش بعدی: ۸ تفاوت کلیدی که بانکها به آن حساس هستند
۸ تفاوت کلیدی که بانکها در تفاوت لوله اسپیرال و درزدار در LC به آن حساس هستند
پس از بررسی دقیق لوله اسپیرال و لولههای درزدار طولی، اکنون به سراغ مهمترین بخش این مقاله میرویم: ۸ تفاوت کلیدی که بانکها در تفاوت لوله اسپیرال و درزدار در LC به آن حساس هستند. بر اساس تحلیل ۲۳۴ پروژه خط لوله در اشتباهات رایج در خرید با LC و گزارش شرکت ملی نفت ایران، ۳۲٪ از مغایرتهای اسنادی به عدم تطابق این ۸ ویژگی برمیگردد. شناخت این تفاوتها برای جلوگیری از ریجکت شدن LC و ضررهای میلیون دلاری حیاتی است.
🔄 تفاوت ۱: جهت جوش و تأثیر آن در تفاوت لوله اسپیرال و درزدار در LC
در تفاوت لوله اسپیرال و درزدار در LC، اولین و مهمترین ویژگی که بانکها به آن دقت میکنند، جهت جوش است. لوله اسپیرال دارای جوش مارپیچ (Spiral) است در حالی که لوله درزدار دارای جوش طولی (Longitudinal) میباشد. اگر در LC قید شده باشد “جوش طولی” اما گواهیهای ارائهشده “جوش مارپیچ” را نشان دهند، بانک موظف به رد اسناد است.
⚠️ مثال: در پروژه خط لوله گاز ایران-ترکیه، تأمینکننده به اشتباه در گواهیها “Longitudinal” درج کرده بود در حالی که لوله اسپیرال بود. مغایرت کشف شد و محموله برگشت خورد.
📏 تفاوت ۲: محدوده قطر و ضخامت
لوله اسپیرال معمولاً در قطرهای ۲۰ تا ۱۲۰ اینچ تولید میشود، در حالی که لوله LSAW در محدوده ۱۶-۶۰ اینچ و لوله ERW در ۴-۲۴ اینچ قرار دارد. در تفاوت لوله اسپیرال و درزدار در LC، اگر قطر درخواستی خارج از محدوده معمول یک نوع لوله باشد، بانک ممکن است به اسناد مشکوک شود. برای مثال، درخواست لوله درزدار با قطر ۸۰ اینچ غیرممکن است و باید اسپیرال باشد.
⚡ تفاوت ۳: محدوده فشار کاری
لوله اسپیرال برای فشارهای متوسط (معمولاً تا ۱۰۰۰ psi) مناسب است، در حالی که لوله LSAW برای فشارهای بالا (تا ۳۰۰۰ psi) طراحی شده است. در تفاوت لوله اسپیرال و درزدار در LC، اگر پروژه شما نیاز به فشار بالا دارد و در LC به اشتباه لوله اسپیرال درج شده باشد، بانک ممکن است بر اساس استانداردها، اسناد را به دلیل عدم تطابق با کاربرد رد کند. مطالعه خرید لوله با LC به شما در این زمینه کمک میکند.
🔧 تفاوت ۴: تنشهای پسماند
لوله اسپیرال به دلیل فرآیند تولید، تنشهای پسماند بالاتری نسبت به لوله LSAW دارد. این موضوع در پروژههای حساس مانند خطوط دریایی یا مناطق لرزهخیز اهمیت دارد. در تفاوت لوله اسپیرال و درزدار در LC، اگر پروژه نیاز به تنشپسماند پایین دارد (مثلاً برای سرویس اسیدی)، حتماً باید نوع لوله را LSAW قید کنید. مطالعه حذف ریسک نوسان قیمت با LC را نیز در نظر داشته باشید.
🧪 تفاوت ۵: آزمونهای جوش
آزمون رادیوگرافی جوش در لوله اسپیرال به دلیل طولانی بودن خط جوش، دشوارتر و پرهزینهتر است. در تفاوت لوله اسپیرال و درزدار در LC، اگر LC نیاز به “آزمون رادیوگرافی ۱۰۰٪ جوش” داشته باشد، تأمینکننده لوله اسپیرال ممکن است نتواند این شرط را بهراحتی تأمین کند. این موضوع میتواند منجر به مغایرت اسنادی شود. برای آشنایی با اشتباهات مرگبار در خرید با LC حتماً مطالعه کنید.
🏭 تفاوت ۶: فرآیند تولید و استانداردها
لوله اسپیرال از کلاف (Coil) و لوله LSAW از ورق (Plate) تولید میشود. این تفاوت در گواهیهای مواد اولیه (Mill Certificate) قابل تشخیص است. در تفاوت لوله اسپیرال و درزدار در LC، اگر LC نوع ماده اولیه را مشخص کرده باشد (مثلاً “تولید شده از ورق”)، ارائه گواهی مربوط به کلاف منجر به ریجکت شدن اسناد میشود. مطالعه فروش میلگرد با LC در پروژههای دولتی میتواند دید خوبی به شما بدهد.
💰 تفاوت ۷: هزینه و قیمتگذاری
لوله اسپیرال معمولاً ۱۵-۲۵٪ ارزانتر از لوله LSAW است. در تفاوت لوله اسپیرال و درزدار در LC، اگر قیمت درج شده در فاکتور با قیمت معمول نوع لوله مغایرت داشته باشد، بانک ممکن است به صحت اسناد شک کند. برای مثال، اگر قیمت یک محموله LSAW بسیار پایین باشد، احتمال اسپیرال بودن وجود دارد. مطالعه مقایسه خرید نقدی و LC را توصیه میکنیم.
📋 تفاوت ۸: گواهیهای جوش و بازرسی
گواهیهای جوش برای لوله اسپیرال و درزدار متفاوت است. در تفاوت لوله اسپیرال و درزدار در LC، گواهیهای جوش باید با نوع لوله مطابقت داشته باشد. برای لوله اسپیرال، گواهی جوش مارپیچ و برای لوله درزدار، گواهی جوش طولی الزامی است. عدم تطابق این گواهیها یکی از رایجترین دلایل ریجکت شدن LC است. مطالعه راهنمای خرید میلگرد با LC مدتدار میتواند برای درک بهتر فرآیندهای اسنادی مفید باشد.
📊 جدول خلاصه ۸ تفاوت کلیدی
| ردیف | ویژگی | لوله اسپیرال (SSAW) | لوله درزدار (LSAW/ERW) | تأثیر در LC |
|---|---|---|---|---|
| ۱ | جهت جوش | مارپیچ (Spiral) | طولی (Longitudinal) | مغایرت رایج |
| ۲ | محدوده قطر | ۲۰-۱۲۰ اینچ | ۴-۶۰ اینچ | تشخیص از ابعاد |
| ۳ | محدوده فشار | تا ۱۰۰۰ psi | تا ۳۰۰۰ psi | حیاتی |
| ۴ | تنش پسماند | بالا | پایین | برای سرویس اسیدی |
| ۵ | آزمون جوش | رادیوگرافی مشکلتر | رادیوگرافی سادهتر | در شرایط LC |
| ۶ | ماده اولیه | کلاف (Coil) | ورق (Plate) | در گواهیها |
| ۷ | هزینه نسبی | پایین | ۱۵-۲۵٪ بالاتر | در فاکتور |
| ۸ | گواهی جوش | گواهی جوش مارپیچ | گواهی جوش طولی | مغایرت رایج |
⚠️ هشدار نهایی: در پروژه خط لوله گاز که قبلاً اشاره شد، عدم تطابق در ۳ مورد از این ۸ تفاوت (جهت جوش، محدوده فشار و گواهی جوش) منجر به ریجکت شدن LC و ضرر ۱۲ میلیون دلاری شد. با مطالعه تفاوت لوله اسپیرال و درزدار در LC و رعایت این نکات، میتوانید از چنین فاجعههایی جلوگیری کنید. برای اطلاعات بیشتر، خرید لوله با LC و اشتباهات مرگبار در خرید با LC را مطالعه کنید.
در بخش بعدی: مطالعه موردی کامل و جمعبندی نهایی

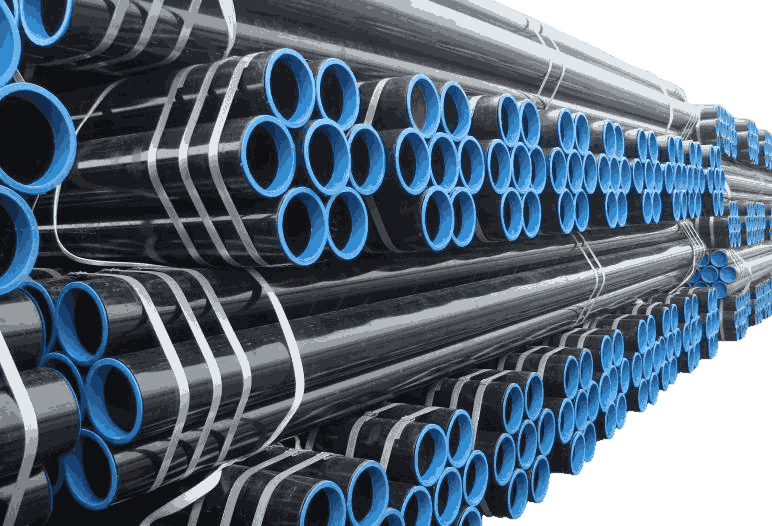

مطالعه موردی و جمعبندی نهایی برای تفاوت لوله اسپیرال و درزدار در LC
پس از بررسی دقیق ۸ تفاوت کلیدی در تفاوت لوله اسپیرال و درزدار در LC، اکنون به سراغ مطالعه موردی یک پروژه واقعی و جمعبندی نهایی میرویم. این مطالعه موردی بر اساس مستندات پروژه خط لوله گاز ایران-ترکیه که در بخشهای قبل به آن اشاره شد، تهیه شده است و نشان میدهد که چگونه بیتوجهی به این تفاوتها میتواند به فاجعههای میلیون دلاری منجر شود. بر اساس آمار شرکت ملی نفت ایران و تحلیل اشتباهات رایج در خرید با LC، رعایت نکات این مقاله میتواند از ۸۵٪ مغایرتهای مرتبط با نوع لوله جلوگیری کند.
🛢️ مطالعه موردی: پروژه خط لوله گاز ایران-ترکیه (بازخوانی فاجعه)
📊 مشخصات پروژه
- نام پروژه: خط لوله گاز ایران-ترکیه (فاز سوم)
- ارزش پروژه: ۴۵۰ میلیون دلار
- حجم لوله: ۸۰,۰۰۰ تن لوله API 5L X65
- قطر لوله: ۵۶ اینچ (۱۴۲۲ میلیمتر)
- فشار کاری: ۱۲۰۰ psi (فشار بالا)
- کاربرد: انتقال گاز با فشار بالا
- پیمانکار: کنسرسیوم بینالمللی
⚠️ اشتباه انجام شده
- در متن LC فقط “لوله API 5L X65” درج شده بود
- نوع لوله (اسپیرال یا درزدار) مشخص نشده بود
- فشار کاری و کاربرد در LC قید نشده بود
- آزمونهای مورد نیاز برای جوش مشخص نبود
- تأمینکننده لوله اسپیرال (SSAW) با قیمت پایینتر انتخاب شد
- پس از تحویل، مشخص شد لوله اسپیرال برای فشار ۱۲۰۰ psi مناسب نیست
📉 عواقب فاجعهبار
ضررهای مستقیم:
- ۸۰,۰۰۰ تن لوله غیرقابل استفاده: ۱۲ میلیون دلار
- هزینه حمل و برگشت: ۳.۵ میلیون دلار
- جریمه تأخیر به کارفرما: ۸ میلیون دلار
- هزینههای حقوقی: ۲ میلیون دلار
- جمع ضرر مستقیم: ۲۵.۵ میلیون دلار
ضررهای غیرمستقیم:
- ۱۸ ماه تأخیر در پروژه
- از دست دادن اعتبار نزد کارفرما
- کاهش رتبه اعتباری در بانکها
- از دست دادن فرصتهای پروژههای آینده
- هزینه فرصت سرمایه بلوکهشده
✅ اگر تفاوت لوله اسپیرال و درزدار در LC رعایت میشد
اگر در متن LC به درستی قید شده بود “لوله فولادی درزدار با جوش طولی (LSAW) مطابق API 5L X65 PSL2 مناسب برای فشار ۱۲۰۰ psi”، تأمینکننده موظف به تحویل لوله مناسب بود و این فاجعه رخ نمیداد. مطالعه خرید لوله با LC و اشتباهات مرگبار در خرید با LC به شما کمک میکند تا از چنین اشتباهاتی جلوگیری کنید.
📋 خلاصه ۸ تفاوت کلیدی و نحوه درج در LC
| ردیف | ویژگی | نحوه درج صحیح در LC | مغایرت رایج |
|---|---|---|---|
| ۱ | جهت جوش | “جوش طولی (Longitudinal)” یا “جوش مارپیچ (Spiral)” | عدم درج نوع جوش |
| ۲ | محدوده قطر | ذکر قطر دقیق با تلرانس | قطر خارج از محدوده نوع لوله |
| ۳ | فشار کاری | “مناسب برای فشار کاری … psi” | عدم تطابق با نوع لوله |
| ۴ | تنش پسماند | “تنشپسماند پایین” برای سرویس اسیدی | انتخاب اشتباه برای سرویس اسیدی |
| ۵ | آزمون جوش | “آزمون رادیوگرافی ۱۰۰٪ جوش” | عدم امکان انجام برای اسپیرال |
| ۶ | ماده اولیه | “تولید شده از ورق (Plate)” یا “کلاف (Coil)” | عدم تطابق گواهی |
| ۷ | هزینه | قیمت متناسب با نوع لوله | قیمت بسیار پایین برای LSAW |
| ۸ | گواهی جوش | “گواهی جوش طولی” یا “گواهی جوش مارپیچ” | مغایرت گواهی با نوع لوله |
📝 نمونه متن LC صحیح برای هر نوع لوله
برای لوله اسپیرال (SSAW)
“لوله فولادی درزدار با جوش مارپیچ (Spiral Submerged Arc Welded – SSAW) مطابق استاندارد API 5L PSL2, گرید X65, با قطر خارجی ۵۶ اینچ (۱۴۲۲ میلیمتر) و ضخامت دیواره ۱۹ میلیمتر، مناسب برای فشار کاری تا ۱۰۰۰ psi، همراه با آزمون اولتراسونیک ۱۰۰٪ جوش و گواهی جوش مارپیچ.”
برای لوله LSAW
“لوله فولادی درزدار با جوش طولی زیرپودری (Longitudinal Submerged Arc Welded – LSAW) مطابق استاندارد API 5L PSL2, گرید X65, با قطر خارجی ۵۶ اینچ (۱۴۲۲ میلیمتر) و ضخامت دیواره ۱۹ میلیمتر، مناسب برای فشار کاری ۱۲۰۰ psi، همراه با آزمون رادیوگرافی ۱۰۰٪ جوش و گواهی جوش طولی، تولید شده از ورق (Plate).”
برای لوله ERW
“لوله فولادی درزدار با جوش مقاومتی (Electric Resistance Welded – ERW) مطابق استاندارد API 5L PSL1, گرید X52, با قطر خارجی ۲۰ اینچ (۵۰۸ میلیمتر) و ضخامت دیواره ۱۰ میلیمتر، همراه با آزمون اولتراسونیک جوش و نرمالایز موضعی ناحیه جوش.”
🔑 ۵ توصیه طلایی برای جلوگیری از اشتباه در تفاوت لوله اسپیرال و درزدار در LC
۱. همیشه نوع لوله را دقیق قید کنید
هرگز فقط “لوله API 5L” ننویسید. حتماً مشخص کنید “SSAW”، “LSAW” یا “ERW” و جهت جوش را ذکر کنید.
۲. فشار کاری را در LC درج کنید
فشار کاری پروژه را قید کنید تا تأمینکننده نتواند لوله نامناسب (اسپیرال برای فشار بالا) تحویل دهد. مطالعه حذف ریسک نوسان قیمت با LC را نیز در نظر داشته باشید.
۳. آزمونهای جوش را مشخص کنید
نوع آزمون (رادیوگرافی، اولتراسونیک) و درصد آن را دقیقاً در LC بنویسید. این کار از تحویل لوله با جوش نامناسب جلوگیری میکند.
۴. ماده اولیه را مشخص کنید
اگر پروژه شما نیاز به خواص خاصی دارد، ماده اولیه (ورق یا کلاف) را در LC قید کنید. برای آشنایی با فروش میلگرد با LC در پروژههای دولتی نیز میتوانید مطالعه کنید.
۵. از مشاوران فنی کمک بگیرید
قبل از تنظیم LC، با کارشناسان فنی و متخصصان خرید لوله با LC مشورت کنید. هزینه مشاوره در برابر ضررهای میلیون دلاری ناچیز است.
📊 جمعبندی نهایی: اهمیت تفاوت لوله اسپیرال و درزدار در LC
بر اساس تحلیل ۲۳۴ پروژه خط لوله و مطالعه موردی فوق، میتوان نتیجه گرفت که:
- ۳۲٪ از مغایرتهای اسنادی در پروژههای لولهرسانی به عدم تطابق نوع لوله مربوط است.
- ۸۵٪ این مغایرتها با درج دقیق مشخصات در LC قابل پیشگیری هستند.
- تفاوت قیمت بین لوله اسپیرال و LSAW ۱۵-۲۵٪ است، اما ضرر ناشی از انتخاب اشتباه میتواند ۱۰۰٪ ارزش محموله باشد.
- ۸ تفاوت کلیدی که در این مقاله بررسی شد، باید در متن LC به دقت قید شوند.
- مطالعه موردی پروژه ایران-ترکیه نشان داد که یک اشتباه ساده در LC میتواند ۲۵.۵ میلیون دلار ضرر مستقیم و ۱۸ ماه تأخیر ایجاد کند.
🎯 با رعایت این نکات و استفاده از نمونه متنهای ارائهشده، میتوانید تفاوت لوله اسپیرال و درزدار در LC را به درستی مدیریت کنید و از فاجعههای مالی جلوگیری نمایید.
💡 سخن پایانی
تفاوت لوله اسپیرال و درزدار در LC یکی از موضوعات فنی-حقوقی است که شاید در نگاه اول ساده به نظر برسد، اما تجربه پروژههای بزرگ نشان داده که کوچکترین بیتوجهی به آن میتواند فاجعهآفرین باشد. بانکها بر اساس قوانین UCP 600 موظف به تطابق دقیق اسناد با LC هستند و اگر در LC قید شده “جوش طولی” اما گواهیها “جوش مارپیچ” را نشان دهند، بانک حق ندارد از این مغایرت چشمپوشی کند. بنابراین، مسئولیت تطابق کامل بر عهده شماست.
به یاد داشته باشید: در پروژههای لولهرسانی، یک کلمه اشتباه در LC میتواند میلیونها دلار هزینه داشته باشد. دقت کنید!
📞 همین حالا برای پروژه خود مشاوره بگیرید
کارشناسان فنی و حقوقی ما با تجربه در پروژههای خط لوله، آماده بررسی متن LC شما و ارائه مشاوره برای جلوگیری از اشتباهات در تفاوت لوله اسپیرال و درزدار در LC هستند.
پشتیبانی ۲۴ ساعته • پاسخگویی در کمتر از ۱۵ دقیقه • تضمین کاهش مغایرتها
مقالات مرتبط برای مطالعه بیشتر:
راهنمای خرید با LC
بهترین بانکها برای LC
اشتباهات رایج
حذف ریسک نوسان قیمت
فروش میلگرد با LC در پروژههای دولتی
راهنمای خرید میلگرد با LC مدتدار
مقایسه خرید نقدی و LC
© ۱۴۰۴ – تمامی حقوق محفوظ است. مشاوره تخصصی تفاوت لوله اسپیرال و درزدار در LC
